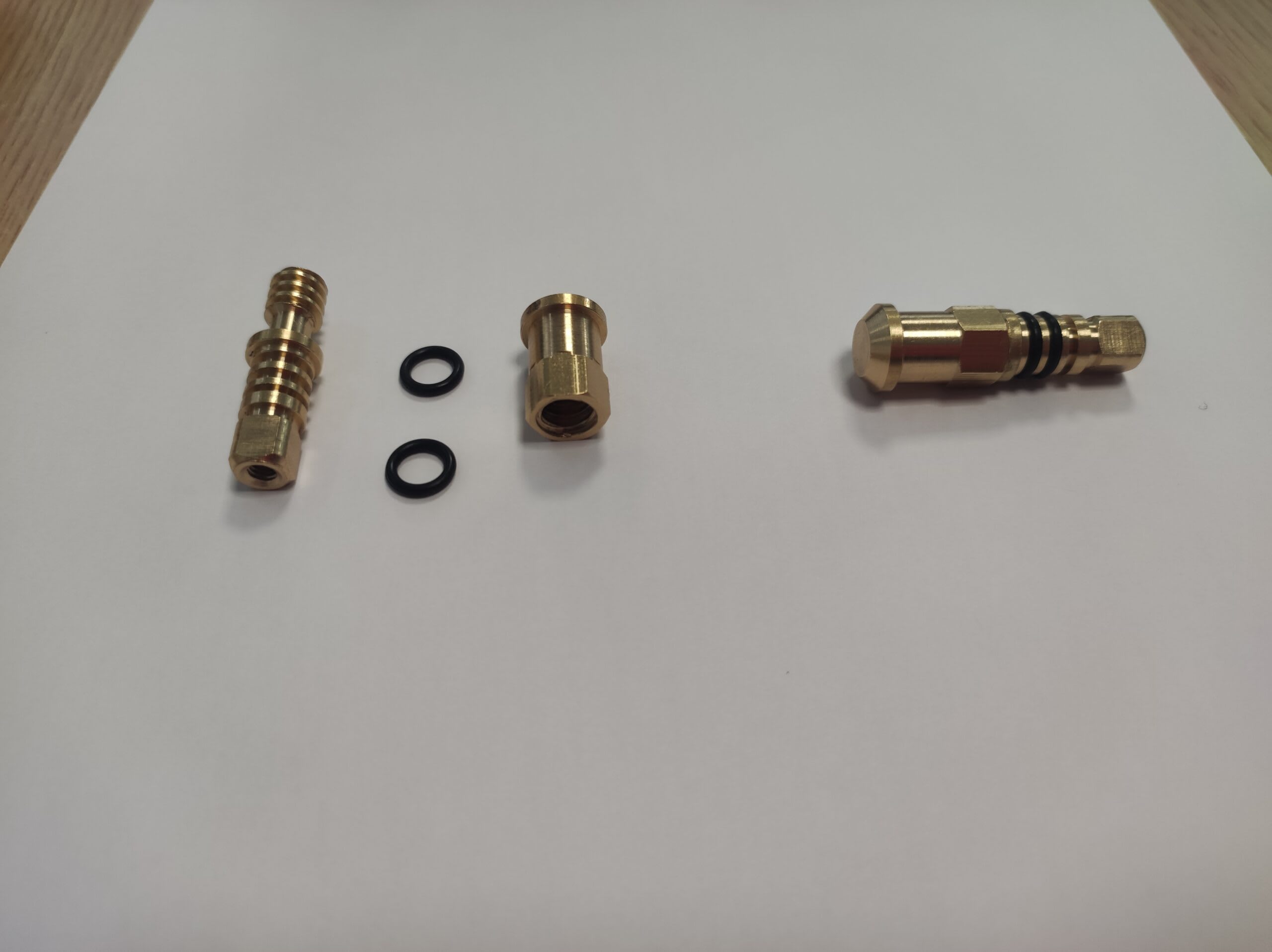

İki ayrı ve birbirine bağlanabilir tam otomatik makineden oluşan bu hat, musluk veya vana salmastralarının tam otomatik montajını gerçekleştirir ve her montaj aşamasında bir dizi varlık ve sıkılık kontrolü yapılır.

Her makine, altıgen bir taban, dokunmatik ekranlı kontrol paneli aracılığıyla elektronik olarak programlanabilen CNC kontrollü döner tabla, merkezi sabit disk ve parçaların konumlandırılması için fikstürlerle donatılmış harici döner diskten oluşur.

Her makine ayrıca, her takım, parti ve/veya ürün değişiminde kolay otomatik makine kurulumu ve mobil cihazlar aracılığıyla üretim verilerinin izlenmesi için dokunmatik ekranlı bir kontrol paneli ile donatılmıştır.

Merkezi denetleyici, veri aktarımı için yönetim veritabanına bağlanabilir ve Akıllı Fabrika ve Endüstri 4.0 projelerinin gerekliliklerine sıkı sıkıya bağlı kalır.

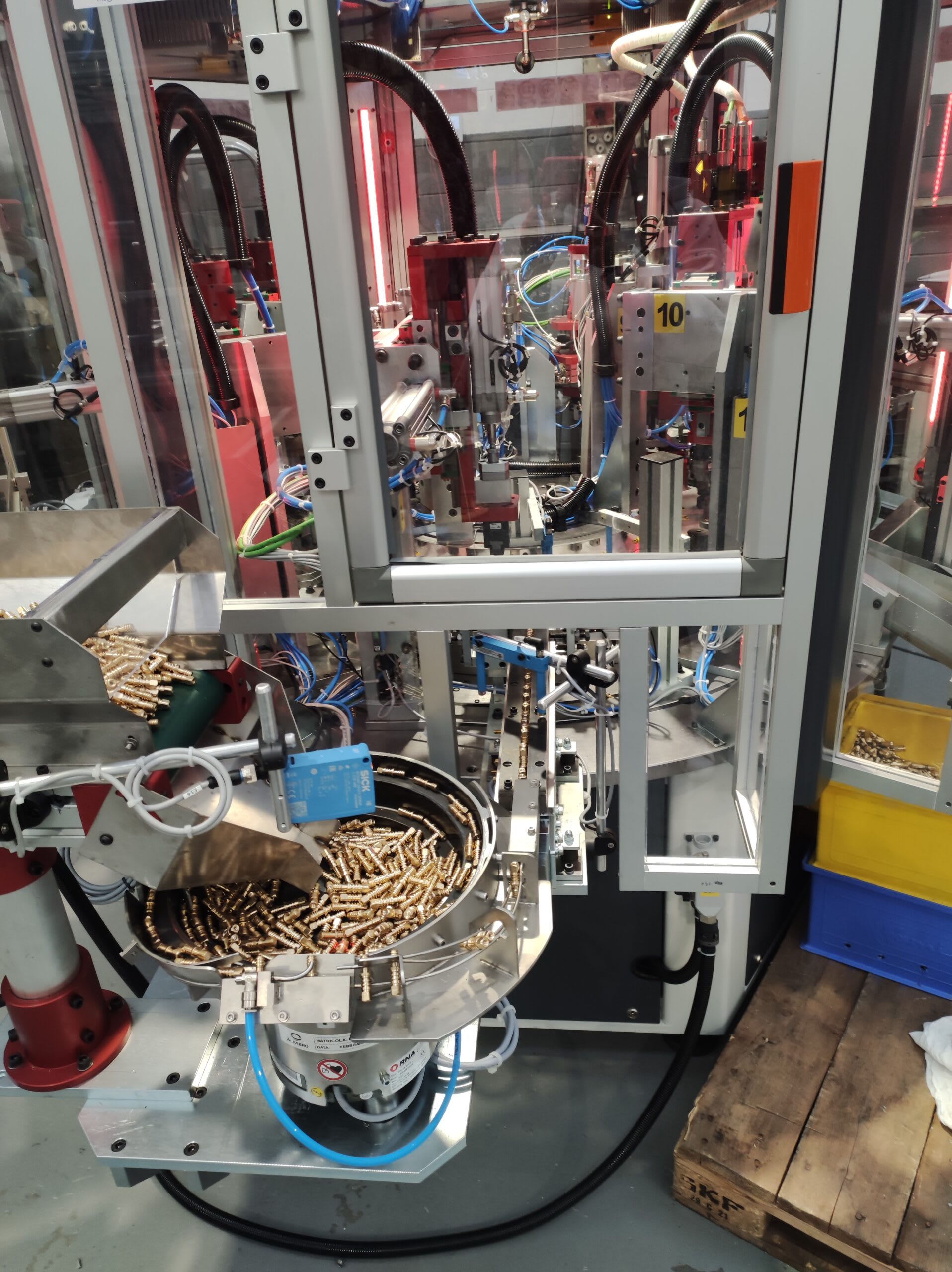

Tüm bileşenler, dozajlama ve yükleme kapasitesini artırmak için kademeli dozajlama hazneleriyle donatılmış dairesel ve düz hatlı vibratörler aracılığıyla otomatik olarak beslenir.

Tüm yükleme/boşaltma ve montaj aşamaları, doğru montajı sağlamak için kamera görüntüleme sistemleriyle donatılmıştır.

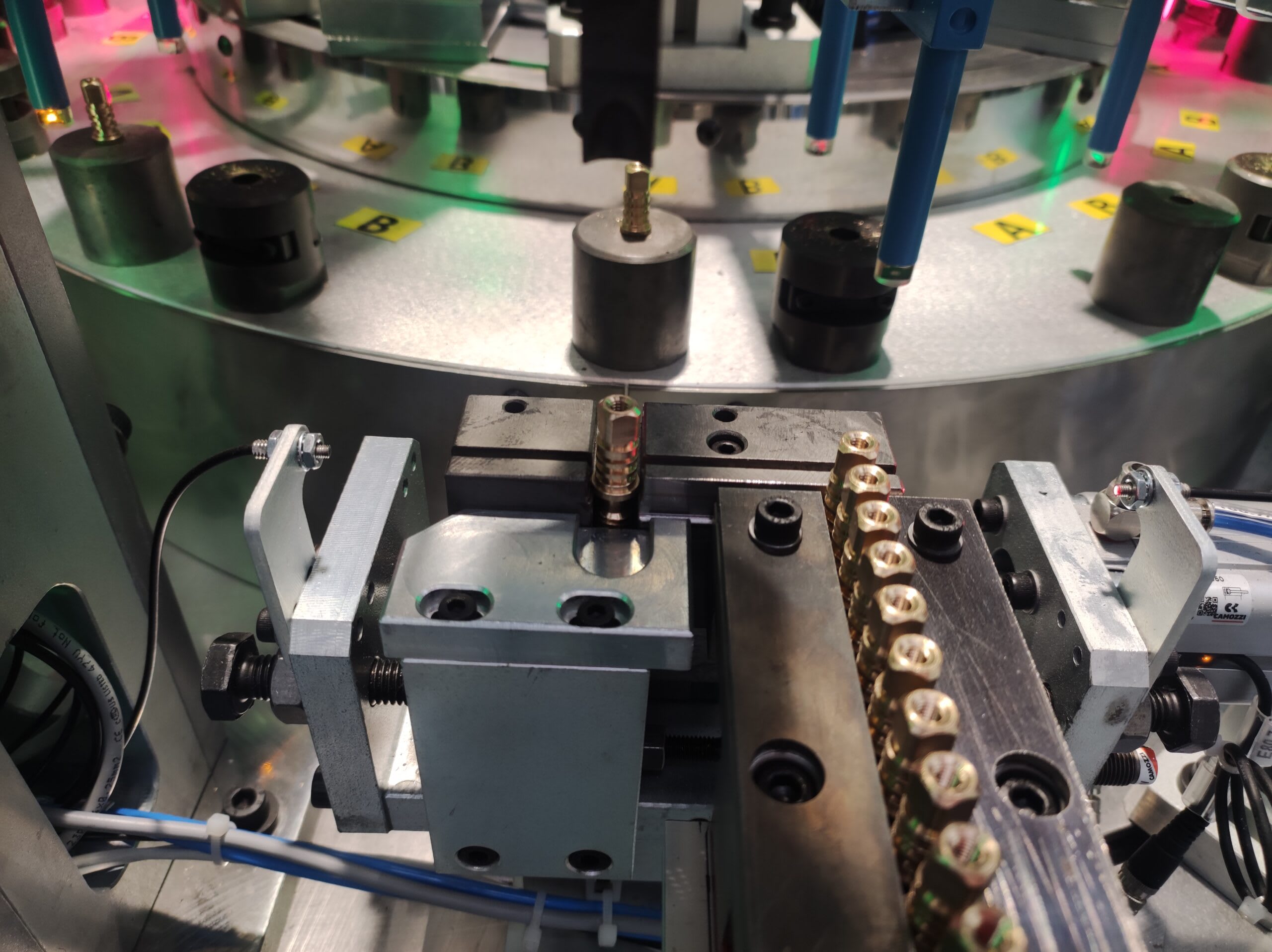

Pozisyon 1: Dairesel ve düz vibratörler aracılığıyla besleme ve milin yüklenmesi

Pozisyon 2: Kamera aracılığıyla milin varlığının kontrol edilmesi

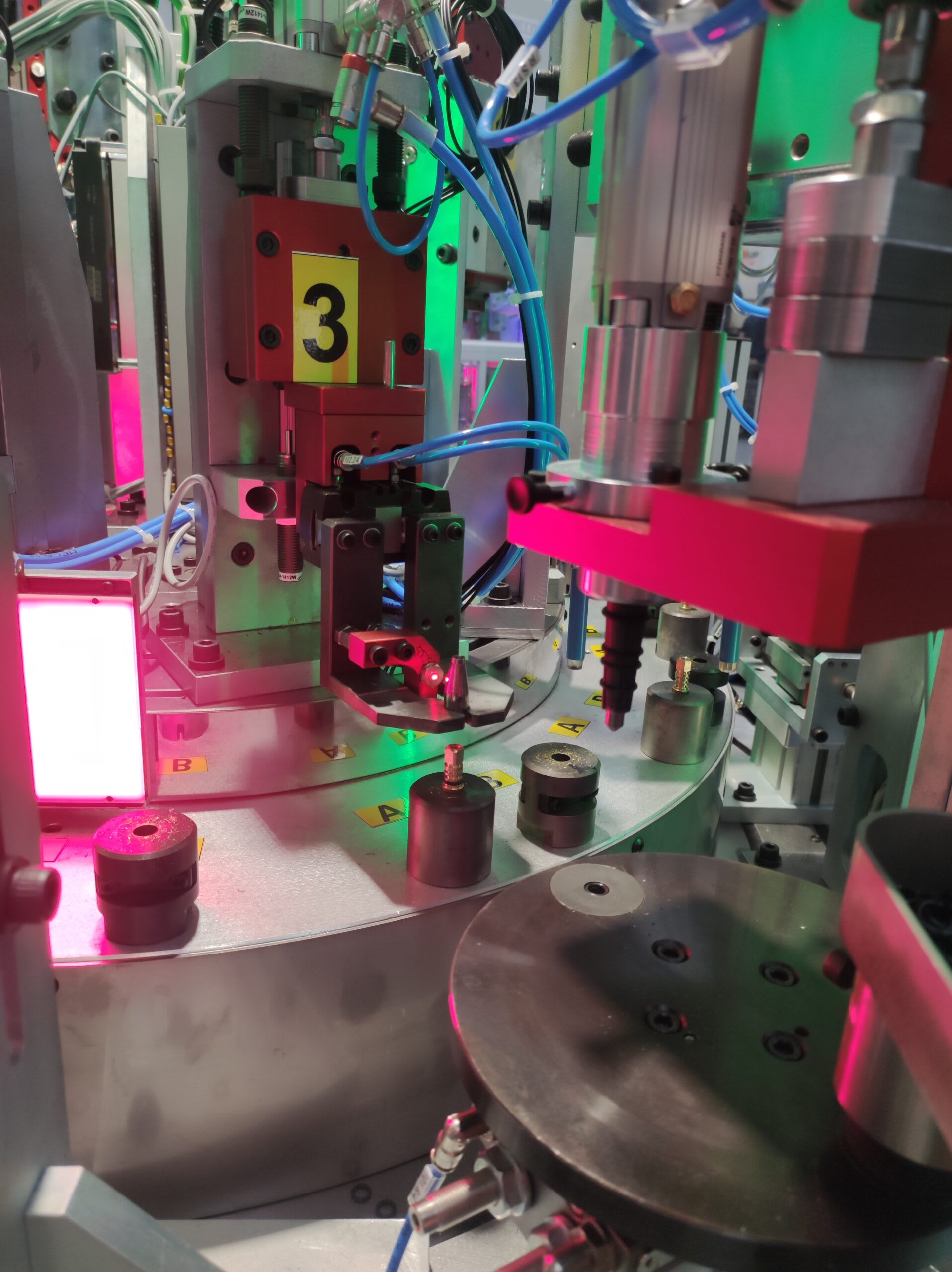

Pozisyon 3: Dairesel vibratör ve alt O-ringin dönen disk aracılığıyla beslenmesi ve ardından kamera aracılığıyla inceleme

Pozisyon 4: Dairesel vibratör ve üst O-ringin dönen disk aracılığıyla beslenmesi ve ardından kamera aracılığıyla inceleme

Pozisyon 5: Serbest

Pozisyon 6: Milin otomatik dönüşü

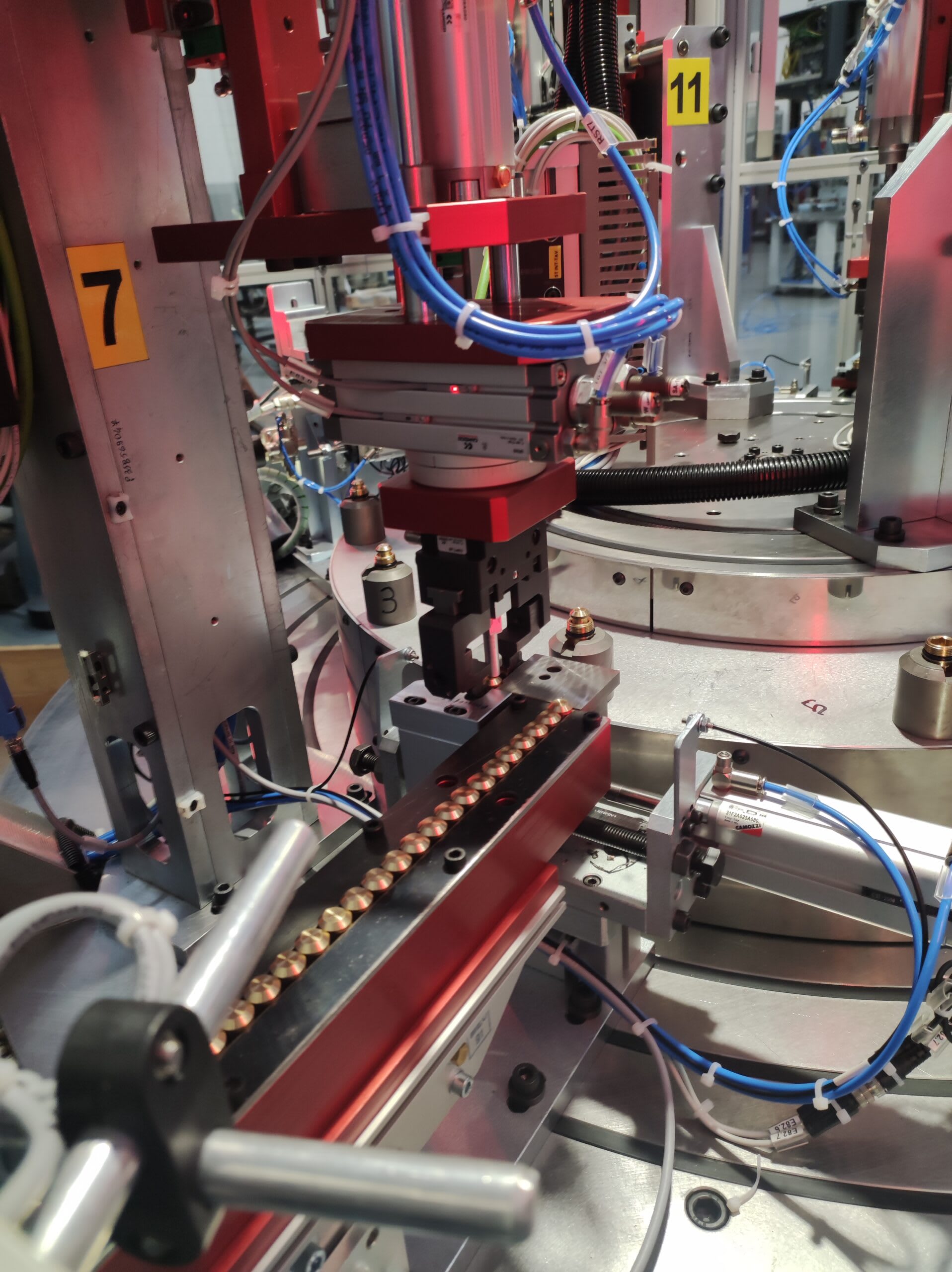

Pozisyon 7: Dairesel ve düz vibratörler aracılığıyla besleme ve pozisyon ayarlamalı valfin yüklenmesi

Pozisyon 8: Serbest

Pozisyon 9: Valfin mil üzerine torkla vidalanması

Pozisyon 10: Mil varlığının ve yüksekliğinin kontrolü

Pozisyon 11: İyi ve hatalı parçaların oluk yoluyla boşaltılması (makine 2'nin 5. istasyonuna olası yükleme için)

Pozisyon 12: Serbest

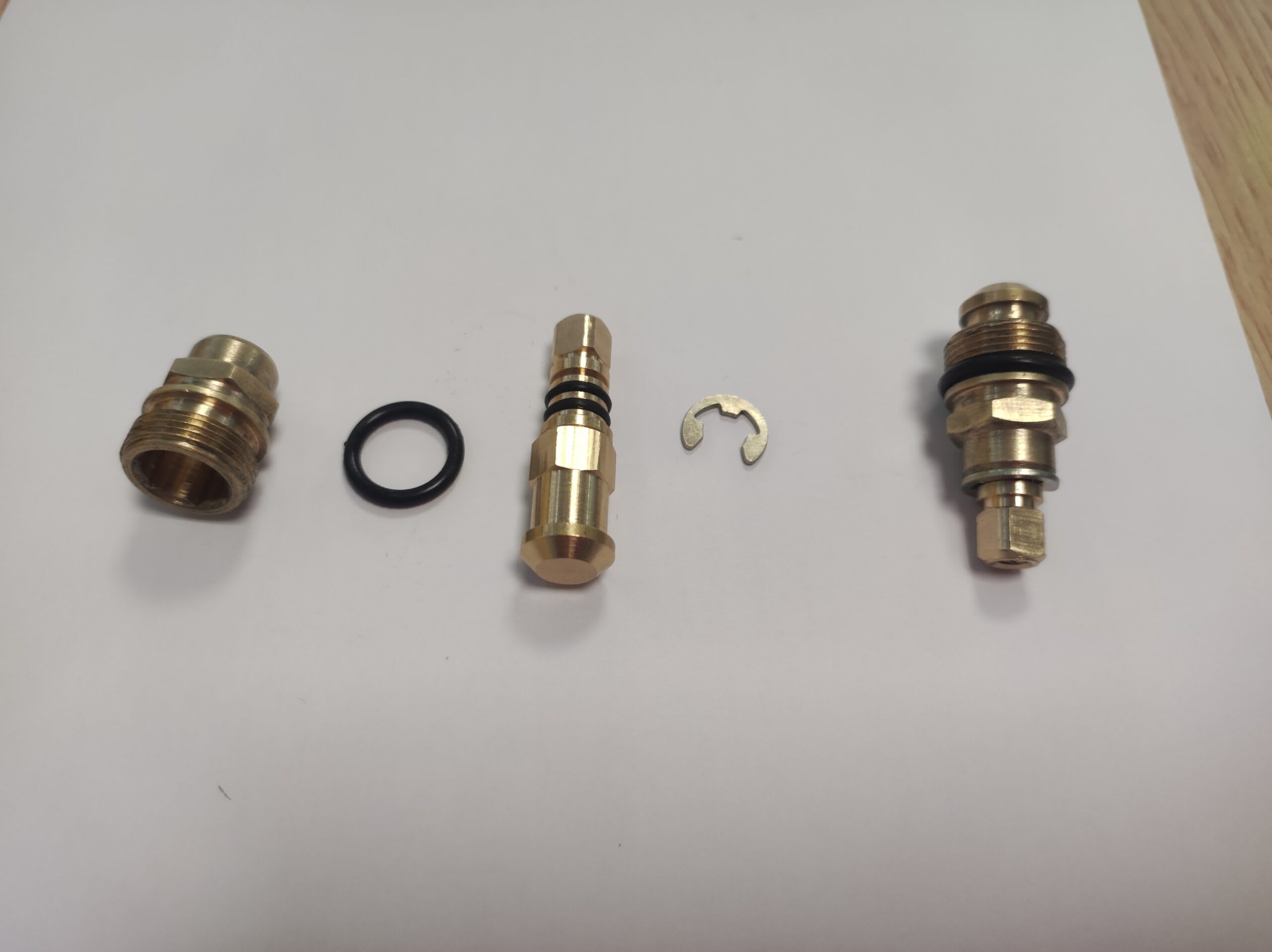

Pozisyon 1: Salmastra gövdesinin dairesel ve düz vibratörler aracılığıyla beslenmesi

Pozisyon 2: Gövde varlığının kamera ile kontrolü

Pozisyon 3: O-ringin dairesel vibratör ve döner disk aracılığıyla beslenmesi ve ardından kamera ile incelenmesi

Pozisyon 4: Serbest

Pozisyon 5: Makine 1'e monte edilmiş milin dairesel ve düz vibratörler aracılığıyla beslenmesi

Pozisyon 6: Serbest

Pozisyon 7: Milin pozisyon aramayla gövdeye bastırılması

Pozisyon 8: Çubuk yüksekliğinin kamera ile kontrolü

Pozisyon 9: Dairesel ve düz vibratörler aracılığıyla segmanın beslenmesi ve vidaya montajı

Pozisyon 10: Bileşen varlığı kontrolü

Pozisyon 11: İyi ve hatalı parçaların ayrımı ile parçaların oluktan boşaltılması
