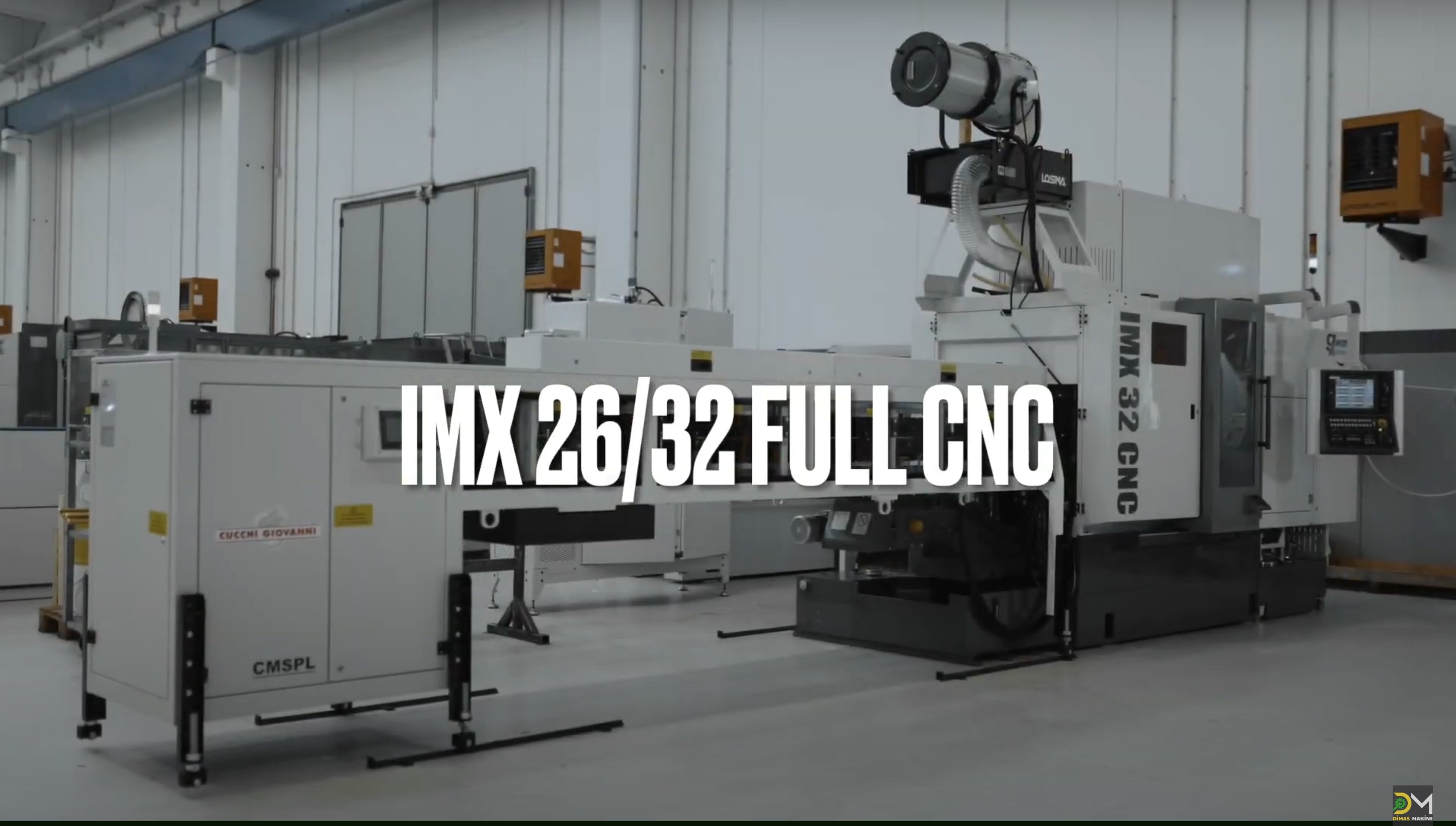

VIDEO
Index MS25 altı milli torna otomat tezgahlarının kasaları üzerine inşa edilmektedir. Mekanik kam sistemi kaldırılmış yerine tamamen yeni CNC kontrol sistemi inşa edilmiştir. Yeni otomatik yüklemeli magaziniyle beraber teslim edilebilmektedir.
TEKNİK BİLGİLER
· Değişken mil hızı (+/-1 devir/dakika)
· Değişken besleme hızı (+/-0,1 saniye) besleme
· 6 kontrollü X ekseni ve 6 kontrollü Z ekseni
Çubuk kapasitesi:
· Max çap 35 mm
Çubuk besleme:
· 120 mm. Entegre çubuk yükleyici ile belirlenir.
Mil dönüş hızı:
· 100-6000 DEVİR/DAKİKA
Çevrim süresi:
· 1 saniye (endeksleme dahil)
· Arka bitirme (pick-up) işlemleri varsa istek üzerine 0,6 saniye
Güç:
· 52 kW
Kamsız CNC Mitsubishi C70 tarafından kontrol
Kamsız C70 Mitsubishi CNC kontrollü makine
Mekanik/hidrolik ekipmanlar:
· Karşı işlem ünitesi (pick-up)
· Karşı işlem ünitesi freni
· Diş çekme ünitesi
· Köşeleme (poligon) freze ekipmanı
· Diş çekme ekipmanı (diş tarağı)
· Kalemle diş çekme ekipmanı (tek noktadan diş çekme)
· Broş ekipmanı
· Ön döner frezeleme
· Yüksek basınç ön hazırlığıyla ön döner miller
· Yan delikler için delme ekipmanı
· Hidrolik konumlandırma sistemi ile mil frenleme/stoplama
· Pnömatik ilk hatalı mal boşaltma oluğu
· Çubuk besleyici veya sürücü ön hazırlığı
CNC eksen hareketleri için mekanik aksesuarlar
· Boylamasına hareketli kızakla Z ekseni X ekseni interpolasyonu (Pozisyonlar 1-2-4-5) diş tarağıyla diş çekme ve tornalama işlemleri için
· C-ekseni karşı işlem ünitesi (z ekseni standart özellik olarak mevcuttur)
· X ekseni ek olarak Z ve C eksenleriyle interpolasyonlu 2 pozisyon tarafından kontrol edilen karşı işlem ünitesi operasyonları için ek kızak
· Mil frenleme / stoplamaya sahip makineler için elektronik pozisyonlama
